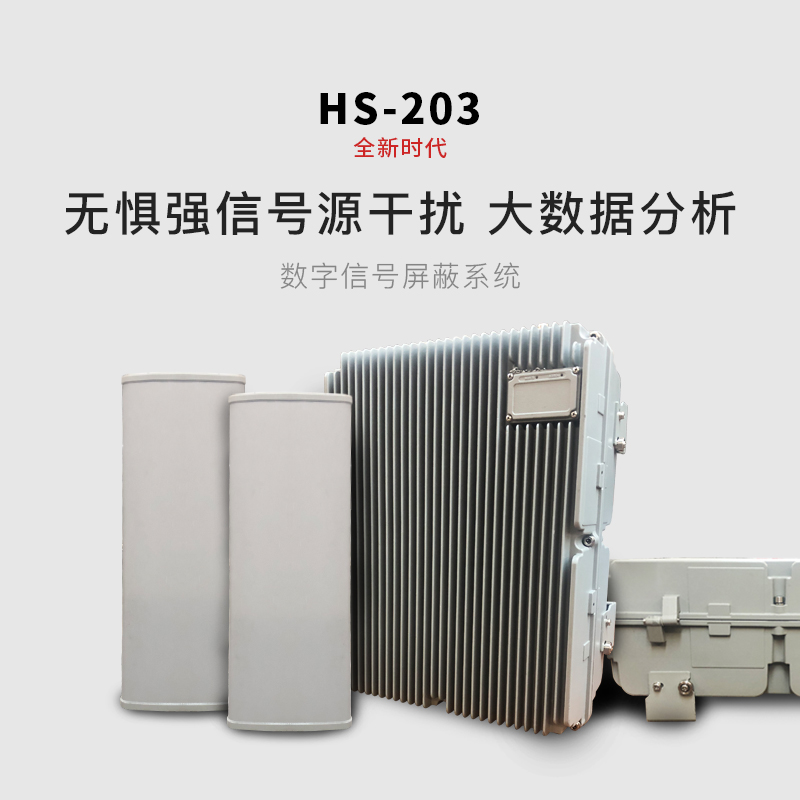

HS-203智能数字信号屏蔽管控系统

一、产品简介
HS-203智能数字手机信号管控系统巧妙的解决了目前学校、企业、厂房、科研机构、军事机关行业等存在的手机信号屏蔽难题。 本系统采用了全新的工作模式、稳定的硬件结构设计、优秀的管理软件架构，为大批量大范围屏蔽需求的用户提供了一套稳定可靠、节能环保、管控方便的解决方案。本系统的主要作用为切断手机与外界基站的通讯联系，是一套具有绿色低辐射、全制式高效率、周界控制精准、高度智能自适应的手机信号屏蔽系统。

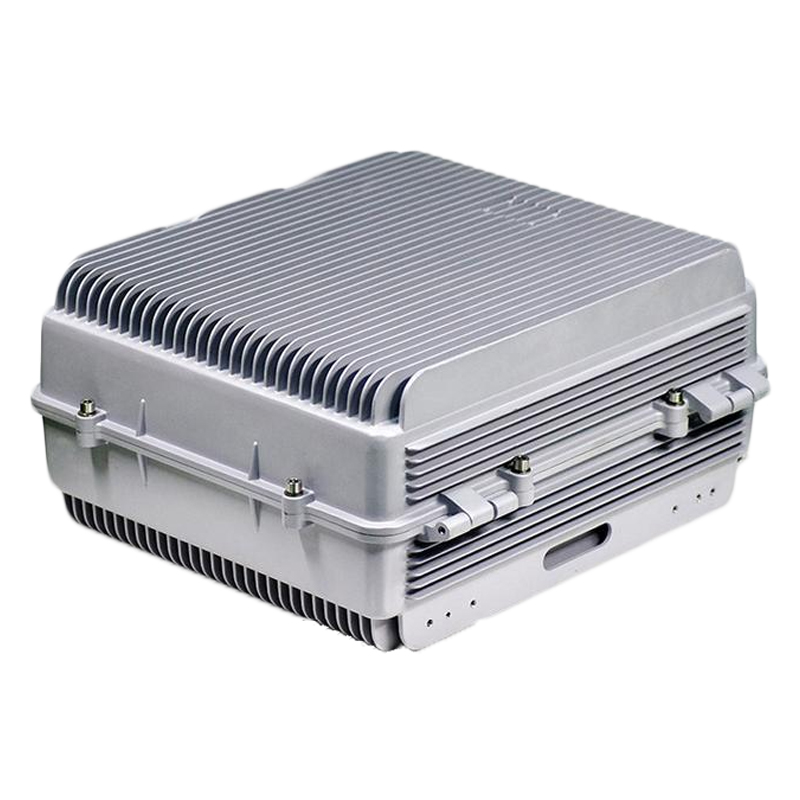

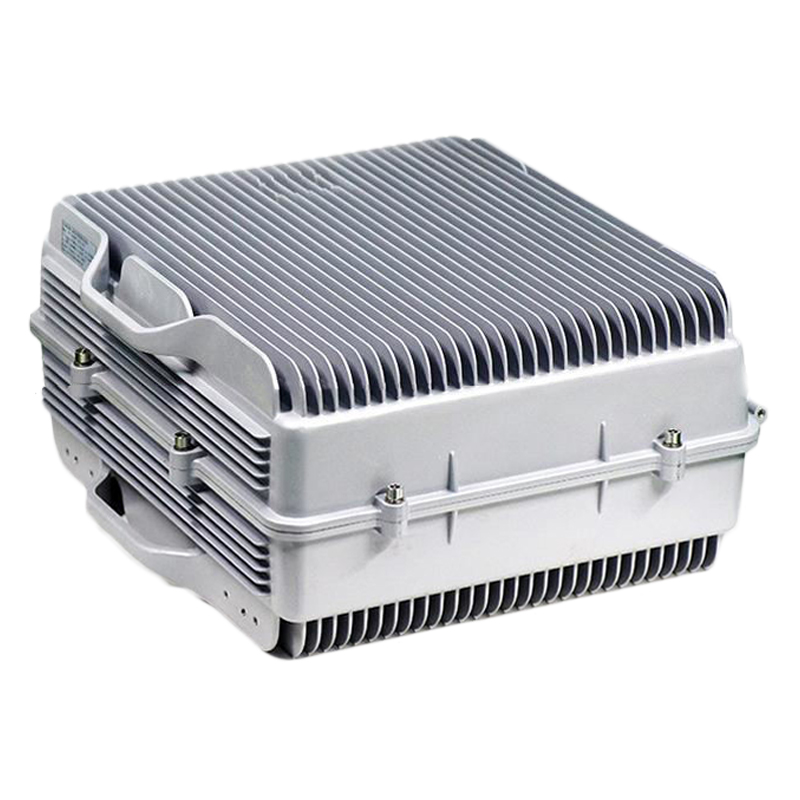

设备采用先进的结构设计，能适应长期恶劣的工作条件，通过信号采集天线对都周边电磁环境的接收采集，能够解析当前环境中各个运营商手机信号分布的场强、频段等具体参数。主控单元将解析到有用信号进行处理，经馈线传输，由数字单元与天线单元输出管控信号，对管控环境内的手机进行屏蔽与管控。因智能手机屏蔽系统的安装环境及应用场合差异，主控单元与数字单元通过无源器件连接（馈线，耦合器，二功分），信号传输至数字单元后再对输入信号进行还原、放大，以满足其实际需求。

二、工作原理
根据信号采集天线接收的外界基站信号频谱，用主控设备产生屏蔽信号，由馈线功分、耦合器传输分布到相应区域楼层的数字单元进行功率放大，通过对网络关键信道的信令级解析和重组帧编码，破坏目标区域内的手机与公网网络的同步和寻址，从而从跟本上切断手机与网络的联系。手机不能检测出从基站发出的正常数据，使手机不能与基站建立联接。手机表现为搜索网络、无信号、无服务系统等现象。

三、产品特点
1．此款设备不受场强环境影响，即使基站场强很强依旧可以实现屏蔽效果。
2．支持三网电信，联通，移动 2G+3G+4G+5G（独立组网5G）屏蔽；也可以对各制式进行独立控制。
3．覆盖范围可调，系统能根据现成环境调整天线模块和发射功率，改变覆盖范围。
4．屏蔽信号距离支持自定义设计，无遮挡区域最大可达 800米。
5．各制式功率可调，周界控制精准，确保不干扰周边居民小区。
6．结合室内分布系统进行屏蔽覆盖，无盲点无死角。
7．支持各制式输出功率等性能参数查询监控；支持掉电、故障等远程告警功能。
8．根据空间电磁环境针对性产生屏蔽信号，降低对干扰压制功率要求，具有绿色低辐射优点。
9．支持系统输出功率、参数查询监控，采用 TCP/IP网络监控方式，稳定可靠。
10．本设备不影响考场听力广播等其它电子设备正常工作。
11．本系统具备配套的软件监控平台。可对设备的实时运行状态进行监控，在
设备发生故障或离线等异常时能够实时告警。同时应具备对设备进行远程控制，包
括一键总控、单独控制、定时控制、按所属标签批量控制等。
12．本系统具备采集并存储所管控的用户信息及所属运营商、特征码、时间等数据的能力，同时记录设备的操作日志、上下线记录等。所有数据应当持久化存储在本地或者云端，设备采集的数据需要支持导出。
13．本系统配套的软件监控平台需要支持权限管理，用分级的方式，分别展示级别相关的统计数据。一级权限：市级单位可查看各区考场实时状态。二级权限：各考点可实时查看所属考点的详细数据并对设备进行集中管控。

四、大屏检测数据平台

一级权限（市级单位大屏监测数据平台）

二级权限（本站点大屏监测数据平台）

五、主要设备参数

六、技术标准

七、系统架构

手机屏蔽系统必须以频谱分析仪现场勘测数据为设计依据，定量分析整个屏蔽区域内具体有哪些通信频段、手机信号强度和分布等情况，以便根据现场实际情况配置各
区域屏蔽设备型号和参数。根据手机屏蔽系统设计原则和大楼复杂的现实环境，手机屏蔽系统建设做如下考虑：
1、通过对网络关键信道的信令级解析和重组帧编码， 破坏目标区域内的手机与公网网络的同步和寻址，从而从跟本上切断手机与网络的联系。
2、只对下行进行干扰，TDD 时分系统采用同步技术干扰，确保不干扰基站。
3、采用数字信号处理技术产生实时码字级干扰，确保干扰成功率 100%。
4、各制式功率可调，周界控制精准，确保不干扰周边居民小区。
5、根据空间电磁环境针对性产生屏蔽信号，降低对干扰压制功率要求，减少不必要的电磁辐射。
6、产生码字级干扰，干扰功率比要求不随电磁环境而变化，保证区域干扰的稳定性。
7、上行侦测采用数字采样方案，对于上行信号判定更准确，响应速度更快。
8、采用室内分布式解决复杂墙壁环境带来的信号衰减问题，精准覆盖到每一个房间。

9、充分控制各种天线水平、垂直角度和距离根据不同环境要求，选择相应的天线、增益、方向，同等技术指标，同时结合现场建筑环境条件，合理选择架设位置、高度、方向，必要时增加相应的反射隔离板，控制天线投射方向和天线左右后的电磁功率，优于或达到国家环境电波卫生标准。

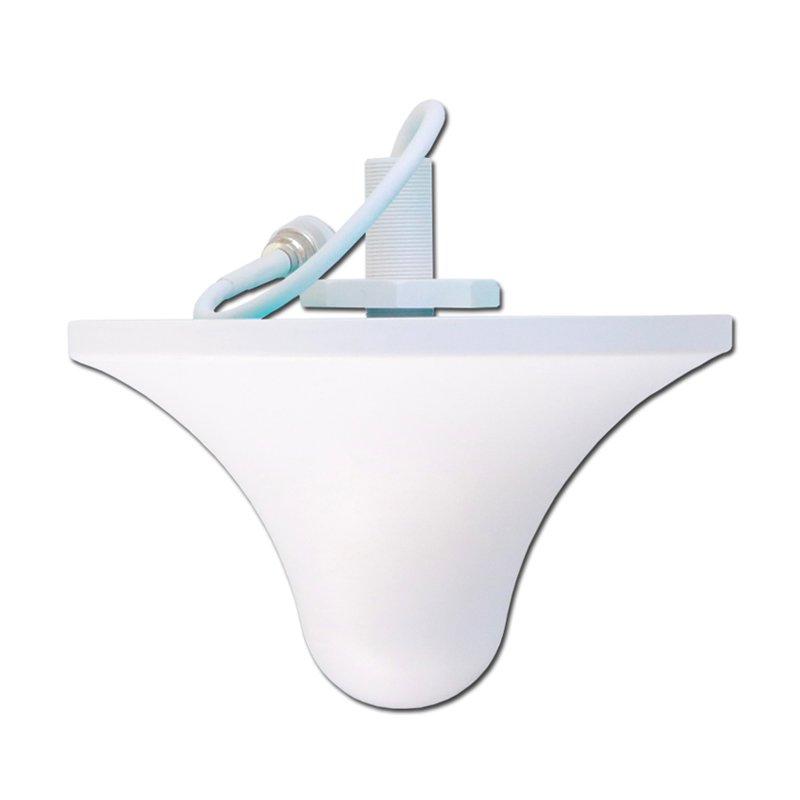

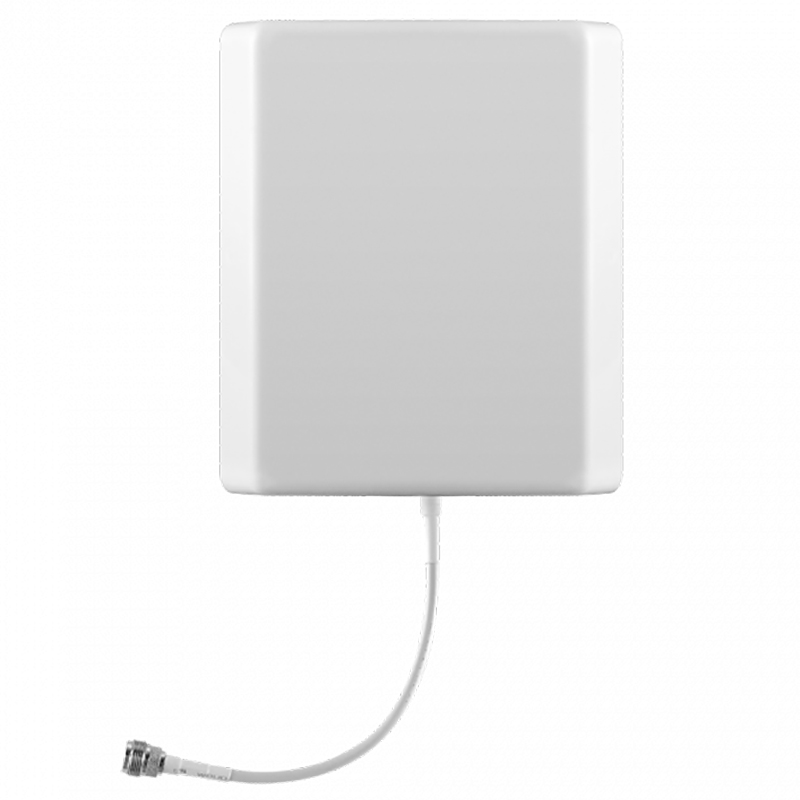

10、天线选择：房间内和走道尽头基本采用室内定向天线；大房间采用全向天线。

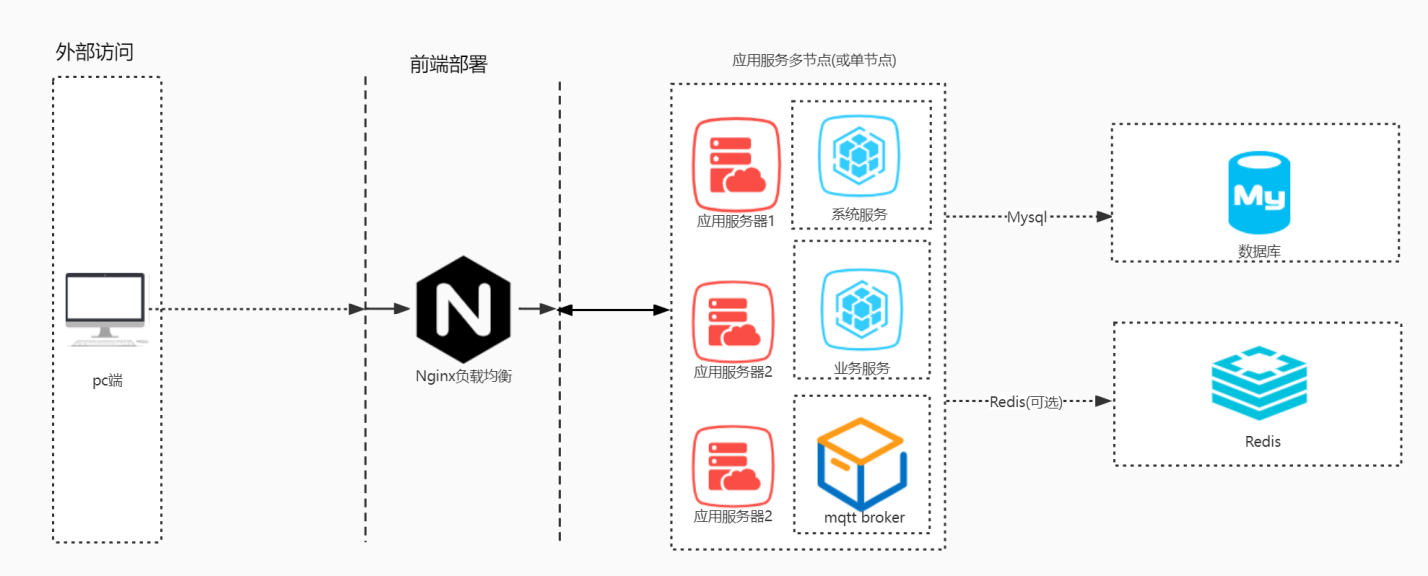

11、管控平台服务部署

服务器架设在背地局域网内，主控单元接入局域网，在局域网内任一台授权电脑均可通过网页访问到管控平台。

八、设计依据

1、GB50348-2004 《安全防范工程技术规范》
2、EIA/TIA TSB-72 《集中式光纤布线系统标准》
3、EIA/TIA TSB-75 《开放办公室布线系统标准》
4、YD/T 926.1-2001 《大楼综合布线系统总规范》
5、YD/T 926.2-2001 《综合布线用电缆、光缆技术要求》
6、YD/T 926.3-200 《综合布线用连接硬件技术要求》
7、GB50057-1994 《建筑物防雷设计规范》
8、GB50174-1993 《电子计算机机房设计规范》

九、适用场所

学校/工厂/军区/监狱/办公室/看守所

十、售后质保

1、产品的技术标准，质量要求按国家及招标文件要求的技术指标，按原厂包装，确保产品为原厂生产和未经使用的产品（含合格证、说明书及产品所有相关资料）；
2、产品质量保限期：2年 免费保修（质保期自货到现场且双方进行质量验收之日计算）；
3、系统升级维护：2年 免费系统维护，升级，更新。
